Allineamento manuale della testina di stampa

Provare ad allineare manualmente la testina di stampa dopo l'allineamento automatico se i risultati di stampa non sono quelli previsti, ad esempio quando le linee parallele non vengono stampate parallele.

Nota

Materiale necessario: due fogli di carta comune in formato A4 o Letter

  1. Assicurarsi che la macchina sia accesa.

  2. Scorrere la schermata HOME e toccare Imposta-zione (Setup).

    Viene visualizzata la schermata menu impostazione.

  3. Toccare Manutenzione (Maintenance).

    Viene visualizzata la schermata Manutenzione (Maintenance).

  4. Sfiorare Allineamento manuale testina (Manual head alignment).

    Viene visualizzata una schermata di conferma.

    Nota

    • Per stampare e verificare i valori correnti di allineamento della posizione della testina, selezionare Stampa valore allineam. testina (Print the head alignment value).

  5. Inserire due fogli di carta comune in formato A4 o Letter nel cassetto.

    Importante

    • La schermata per la registrazione del formato pagina e del tipo di supporto non viene visualizzata durante le operazioni disponibili nella schermata Manutenzione (Maintenance). Pertanto, la stampa viene eseguita anche se è stata caricata carta diversa da carta comune in formato A4 o Letter.

  6. Estrarre l'estensione del vassoio di uscita e aprire il supporto di uscita della carta.

  7. Sfiorare Sì (Yes).

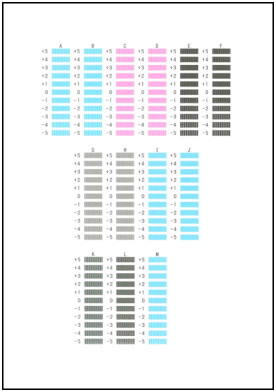

    Il motivo di allineamento della testina di stampa viene stampato.

  8. Verificare che il motivo sia stato stampato correttamente e, in questo caso, toccare Sì (Yes) quando viene visualizzato "I motivi sono stati stampati correttamente? (Did the patterns print correctly?)".

  9. Verificare il messaggio e toccare Avanti (Next).

    Viene visualizzata la schermata di immissione dei valori di allineamento della posizione della testina.

  10. Esaminare i primi motivi e toccare A. Nella colonna A, trovare il motivo in cui le striature verticali sono meno evidenti e toccare il numero di tale motivo.

    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature verticali sono meno evidenti.

      A: Striature verticali tenui

      B: Striature verticali evidenti

  11. Ripetere questa procedura per immettere i numeri dei motivi delle colonne da B a M, quindi toccare OK.

  12. Verificare il messaggio e toccare OK.

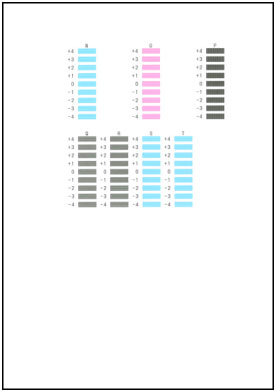

    Viene stampato il secondo gruppo di motivi.

  13. Esaminare i secondi motivi e toccare N. Nella colonna N, trovare il motivo in cui le striature orizzontali sono meno evidenti e toccare il numero di tale motivo.

    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature orizzontali sono meno evidenti.

      C: Striature orizzontali tenui

      D: Striature orizzontali evidenti

  14. Ripetere questa procedura per immettere i numeri dei motivi delle colonne da O a T, quindi toccare OK.

    Per la colonna P, scegliere il motivo in cui le striature verticali sono meno evidenti.

  15. Quando viene visualizzato un messaggio che indica che l'allineamento della testina di stampa è stato completato, toccare OK.
